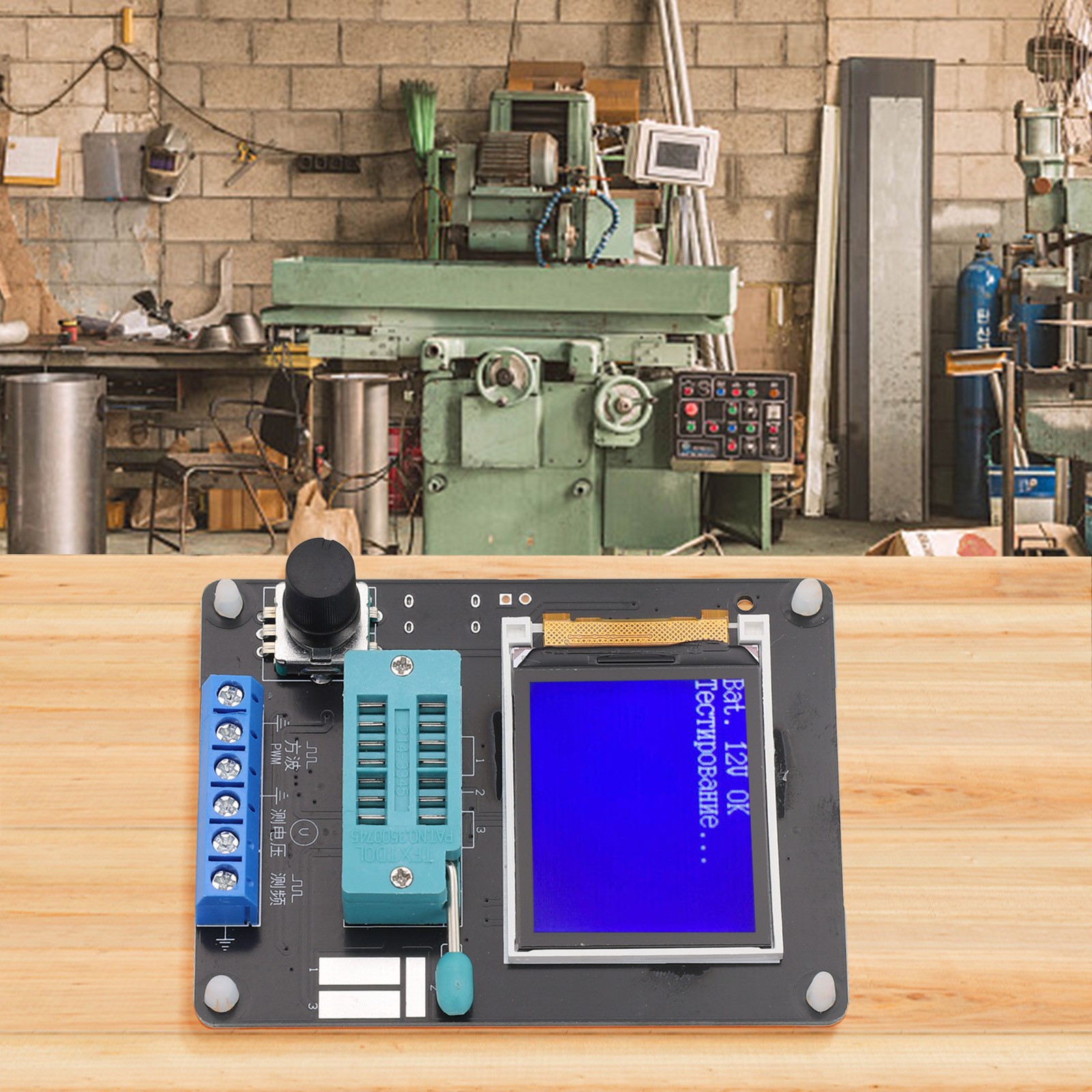

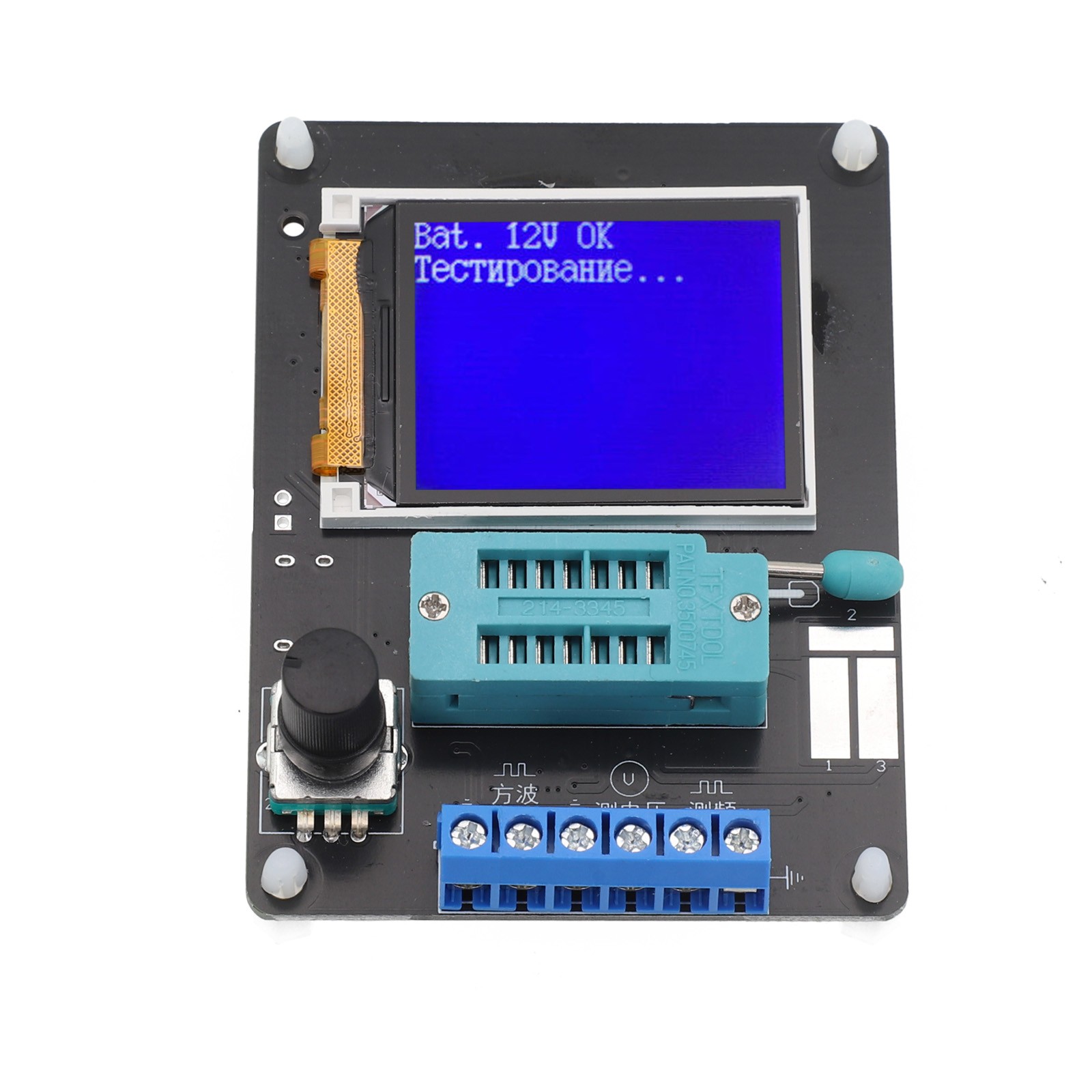

Transistortester mit Rechteckgenerator und Frequenzmessung
DESCRIPTION


Eigenschaften: * Brandneu und hochwertig * Digitales LCD-Display, leicht zu lesen, kann Messdaten und Grafiken anzeigen * Drehschaltersteuerung, Tastenmessung für einfache verwenden * Halten Sie die Testtaste gedrückt, um die Frequenzmessfunktion zu beenden. Der Frequenzmessbereich reicht von 1Hz bis über 1MHz. Wenn die Messfrequenz kleiner als 25KHz ist, ist die Anzeigeperiode * Rechteckgenerator, mehrere Rechteckfrequenzen optional. Drehen Sie die linke oder rechte Prüftaste, um auf verschiedene Rechteckfrequenzen umzuschalten. Halten Sie die Testtaste gedrückt, um den Rechteckgenerator zu verlassen.

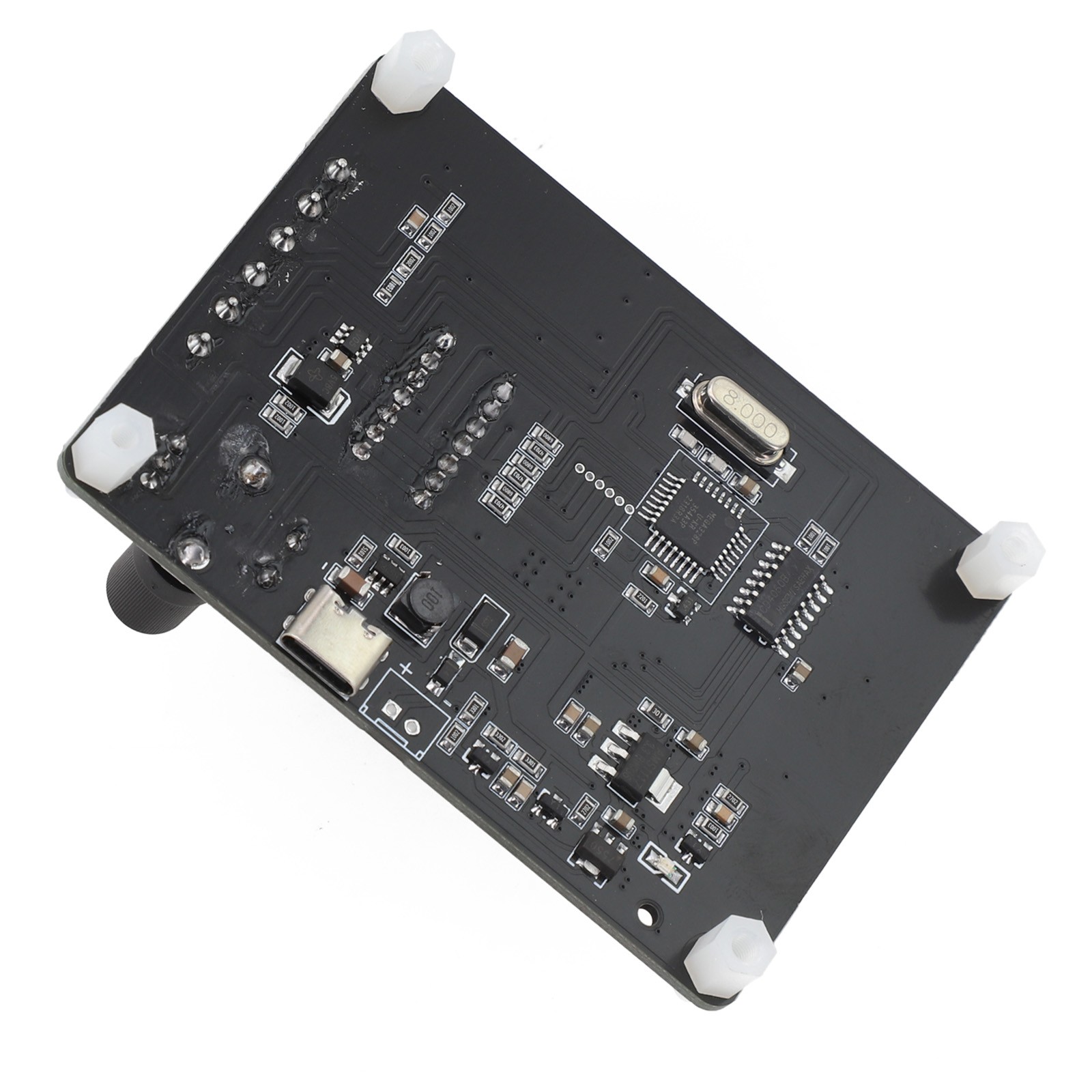

* Impulssignalgenerator, drehen Sie die Testtaste nach links oder rechts, um das Tastverhältnis von 1% bis 99% einzustellen. Halten Sie die Testtaste gedrückt, um den Impulssignalgenerator zu verlassen * Verwenden Sie 5V Typ-C Netzteilschnittstelle für Power liefern, Kunden können auch 9V Batterieschnittstelle löten für Power Versorgung * Automatische Abschaltung, Abschaltstrom beträgt nur etwa 20nA * Hinweis: Entladen Sie vor dem Testen des Kondensators zuerst den Kondensator und stecken Sie ihn dann in die Testbuchse für zum Messen, da sonst der Mikrocontroller des Testers beschädigt sein kann.
Spezifikation: Name: Transistortester Modell: GM328A Sprachanzeige: Russisch, Englisch (optional) Eingangsspannung: DC5V Arbeitsspannung: ca. 30mA Transistortestersteuerung Der Tester wird von einem Drehgeberschalter gesteuert, Der Drehgeberschalter hat 6 Betriebsmodi: kurzes Drücken, langes Drücken, Linksdrehen, Rechtsdrehung, drücken und halten, um sich nach links zu drehen, und drücken und halten, um sich nach rechts zu drehen.
Drücken Sie einmal im ausgeschalteten Zustand, um das Gerät einzuschalten und mit dem Testen zu beginnen.
Wenn nach einem Test kein Gerät erkannt wird. Halten Sie den Schalter gedrückt oder drehen Sie den Schalter nach links oder rechts, um das Funktionsmenü aufzurufen. Nach Aufrufen des Funktionsmenüs können Sie dieses über den linken oder rechten Schalter oberhalb oder unterhalb des Menüpunkts auswählen. Um Funktionselemente einzugeben, drücken Sie kurz den Schalter. Wenn Sie eine Funktion beenden müssen, halten Sie den Schalter gedrückt.
Kalibrierung: Die Testerkalibrierung wird verwendet, um Fehler in den eigenen Komponenten zu beseitigen und die endgültigen Testergebnisse genauer zu machen. Die Kalibrierung ist unterteilt in schnelle Kalibrierung und voll funktionsfähige Kalibrierung.
Schneller Kalibrierungsvorgang: Verwenden Sie Drähte, um die drei Testpunkte TP1, TP2 und TP3 kurzzuschließen, drücken Sie dann die Testtaste und beobachten Sie gleichzeitig den Bildschirm. Die Farbe des Bildschirms ändert sich in weißen Text auf schwarzem Hintergrund und die Aufforderung "Selbsttestmodus..?" erscheint. Nachdem es angezeigt wurde, drücken Sie die Testtaste, um in den Schnellkalibrierungsprozess zu gelangen; wenn die Aufforderung "Selbsttestmodus..?" erscheint, wenn innerhalb von 2 Sekunden keine Taste gedrückt wird, wird der normale Testvorgang durchgeführt und schließlich der Widerstandswert des zu TP1-, TP2- und TP3-Testpunkten kurzgeschlossenen Kabels angezeigt. Sobald Sie den schnellen Kalibrierungsprozess betreten, werden trotzdem einige Daten auf dem Bildschirm angezeigt. Warten Sie für die blinkende Schnur, um auf dem Bildschirm "Isolieren Sie die Sonden!" Danach entfernen Sie die Kabel, die TP1, TP2 und TP3 kurzschließen. Bis die Zeichenfolge "Test Ende" auf dem Bildschirm erscheint, ist die Schnellkalibrierung abgeschlossen. Beim Kalibrieren für die beim ersten Mal nutzen Sie bitte den voll ausgestatteten Kalibrierungsmodus.
Die Vollfunktionskalibrierung muss über das Funktionsmenü eingegeben und ein 220nf Kondensator vorbereitet werden. Die vollständige Kalibrierung führt einen umfassenderen Kalibrierungsprozess durch und dauert länger. Drehen Sie nach Aufrufen des Funktionsmenüs die Testtaste auf den Menüpunkt "Selbsttest" und drücken Sie anschließend die Testtaste, um in den voll funktionsfähigen Kalibriervorgang zu gelangen. Die blinkende Saite "Short Probe!" zuerst auf dem Bildschirm erscheint. Schließen Sie zu diesem Zeitpunkt genau wie bei der Schnellkalibrierung die drei Prüfpunkte mit Kabeln kurz und warten Sie für die Kalibrierungsprozess. Die Blinkschnur "Sonde isolieren!" Wenn die Zeichenfolge "1 - | - 3>100nf" auf dem Bildschirm erscheint, bedeutet dies, dass die vorbereiteten 220nf Kondensatoren an den Prüfpunkten TP1 und TP3 verbaut sind. Warten Sie, bis auf dem Bildschirm "Test beendet" angezeigt wird, dann ist der voll funktionsfähige Kalibrierungsvorgang abgeschlossen.
Paket enthalten: 1 x GM328A Transistortester Hinweis: 1. Die tatsächliche Farbe des Artikels kann aufgrund vieler Faktoren wie Helligkeit Ihres Monitors und Lichthelligkeit geringfügig von den auf der Website gezeigten Bildern abweichen.
2.Bitte erlauben Sie leichte manuelle Messabweichungen für die Daten.
